Vad är skillnaden mellan en flytande och en trunnion - monterad skivbollventil?

Hej där! Som leverantör av skivbollsventiler blir jag ofta frågad om skillnaderna mellan flytande och trunnionmonterade skivbollventiler. Så jag trodde att jag skulle ta några minuter att bryta ner det åt dig.

Flytande skivbollventiler

Låt oss börja med flytande skivbollsventiler. Dessa ventiler är ganska vanliga och används i ett brett spektrum av applikationer. Huvudfunktionen i en flytande kulsventil är att bollen inte är fixerad på plats av ytterligare stöd andra än sätena. Bollen "flyter" i ventilkroppen och hålls på plats av vätskans tryck mot sätena.

När ventilen är öppen roterar bollen så att vätskan kan rinna igenom. Vätsketrycket skjuter sedan bollen mot nedströmsätet och skapar en tät tätning. Denna design är enkel och effektiv, vilket gör det till ett populärt val för många applikationer.

En av fördelarna med flytande skivbollventiler är deras kostnad - effektivitet. De är i allmänhet billigare att tillverka än Trunnion - monterade ventiler. Detta gör dem till ett bra alternativ för applikationer där kostnaden är en viktig faktor.

En annan fördel är deras relativt enkla design. Med färre delar finns det mindre som kan gå fel, vilket innebär lägre underhållskostnader och en längre livslängd i många fall. Flytande skivkulventiler är också bra för låga till medelstora tryckapplikationer. De kan hantera tryck upp till cirka 1500 psi, vilket är tillräckligt för de flesta allmänna industriella, kommersiella och bostadsbruk.

Men flytande skivbollsventiler har vissa begränsningar. I högtrycksapplikationer kan vätskans kraft få bollen att deformeras sätena, vilket leder till läckage. Ju större ventilstorlek, desto svårare är det för bollen att täta ordentligt under högt tryck. Så för högtryck och stora applikationer i diameter kan flytande skivbollsventiler kanske inte vara det bästa valet.

TRUNNION - Monterad skivbollventiler

Låt oss nu prata om Trunnion - monterade skivbollventiler. Dessa ventiler är utformade för mer krävande applikationer, särskilt de med höga tryck och stora diametrar.

Den viktigaste skillnaden i en trunnion - monterad kulventil är tillägget av en trunnion, som är en axel eller stift som stöder bollen längst upp och botten. Denna trunnion hjälper till att minska belastningen på sätena genom att stödja bollen och förhindra att den pressas för hårt mot sätena med vätsketrycket.

I en trunnion - monterad skivkulventil är sätena fjäderbelastade. Detta säkerställer en tät tätning även under lågtrycksförhållanden. När ventilen är öppen roterar bollen fritt, och när den är stängd, laddade fjädern och stödet från Trunnion -arbetet tillsammans för att skapa en pålitlig tätning.

En av de största fördelarna med Trunnion - monterade skivbollventiler är deras förmåga att hantera höga tryck. De kan enkelt hantera tryck över 1500 psi och används ofta i applikationer som olje- och gasledningar, där tryck kan vara extremt höga.

En annan fördel är deras prestanda i stora applikationer i diameter. Eftersom trunnionen stöder bollen kan till och med stora storleksventiler täta effektivt under högt tryck. Detta gör dem idealiska för applikationer där stora mängder vätska måste kontrolleras.

Trunnion - monterade skivkulventiler är emellertid mer komplexa och dyra att tillverka än flytande kulventiler. De ytterligare delarna, såsom trunnion och fjäderbelastade säten, ökar kostnaden. De kräver också mer underhåll på grund av deras komplexitet.

Jämförelse i applikationer

Låt oss ta en titt på hur dessa två typer av ventiler används i olika applikationer.

För bostads- och småskaliga kommersiella applikationer, som vattenförsörjningssystem i byggnader eller småskaliga industriella processer med lågt till medelstora tryck, är flytande skivbollventiler vanligtvis go - till valet. De är kostnader - effektiva och kan uppfylla kraven i dessa applikationer helt bra. Till exempel, i en lokal vattenreningsverk som arbetar med relativt låga tryck, kan flytande skivkulventiler användas för att kontrollera vattenflödet genom olika behandlingssteg.

Å andra sidan används vanligtvis trunnion - monterade skivbollsventiler i industrier som olja och gas, kemisk bearbetning och kraftproduktion. I en oljeledning, där trycket kan vara extremt högt och rörledningens diameter är stor, är trunnion - monterade skivkulventiler väsentliga för att säkerställa en pålitlig och läckage fri drift.

Materiella överväganden

Både flytande och trunnion - monterade skivbollventiler kan tillverkas av olika material. Vanliga material inkluderar rostfritt stål, kolstål och legeringar som [Hastelloy Ball Valve] (/Boll - Ventil/Hastelloy - Ball - Valve.html).

Rostfritt stål är ett populärt val eftersom det erbjuder god korrosionsbeständighet, vilket är viktigt i många tillämpningar, särskilt de som involverar vatten eller kemikalier. Kolstål används ofta för applikationer där hög styrka krävs, till exempel i olje- och gasledningar. Legeringar som Hastelloy används i mycket frätande miljöer, såsom kemiska bearbetningsanläggningar där vätskan kan vara extremt aggressiv.

Storlek och installation

När det gäller storlek måste båda typerna av ventiler väljas noggrant baserat på flödeshastigheten, trycket och temperaturen på appliceringen. En ventil som är för liten kommer att begränsa flödet, medan en ventil som är för stor kan vara dyr och kanske inte fungerar effektivt.

Installation är också en viktig faktor. Både flytande och trunnion - monterade skivbollsventiler är utformade för att installeras mellan flänsar, vilket gör dem relativt enkla att installera. Trunnion - monterade ventiler kan emellertid kräva mer exakt inriktning under installationen på grund av deras mer komplexa design.

Vårt produktsortiment

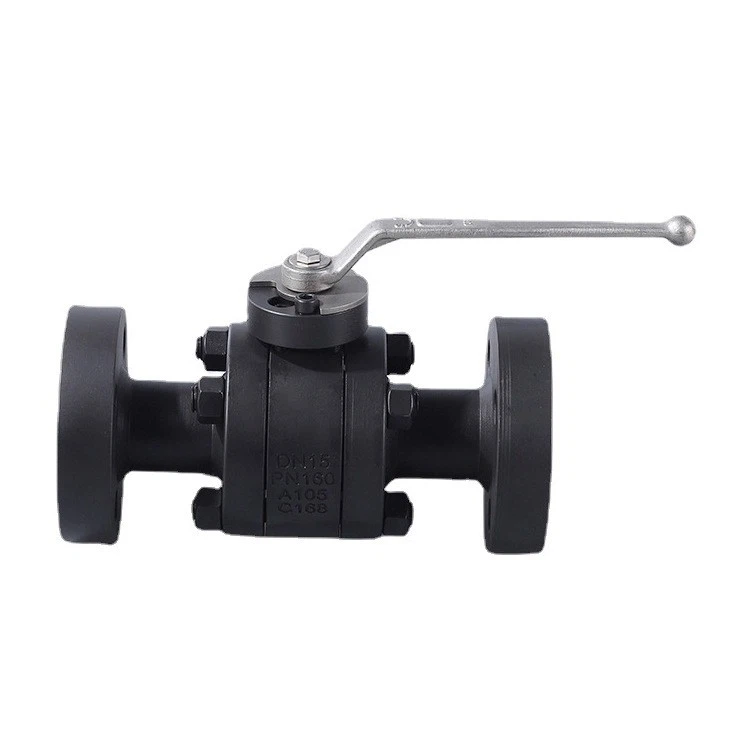

Som leverantör av skivbollsventiler erbjuder vi ett brett utbud av [rostfritt stålskivbollventil] (/boll - ventil/skiva - boll - ventil.html) alternativ, inklusive både flytande och trunnion -monterade typer. Vi har också andra ventiltyper, såsom [smidd ståltrådskulventil] (/boll - ventil/smidd - stål - boll - ventil.html), för att möta olika kundbehov.

Oavsett om du letar efter en kostnad - Effektiv lösning för en lågtrycksapplikation eller en högpresterande ventil för en krävande högtrycksmiljö, har vi täckt dig. Vårt team av experter kan hjälpa dig att välja rätt ventil för dina specifika krav.

Slutsats

Sammanfattningsvis ligger den största skillnaden mellan flytande och trunnion - monterade skivbollsventiler i deras design och prestanda. Flytande skivkulventiler är enkla, kostnad - effektiva och lämpliga för låga till medelstora tryckapplikationer. TRUNNION - Monterade skivkulventiler är å andra sidan utformade för högtryck och stora diameterapplikationer, vilket erbjuder bättre prestanda men till en högre kostnad.

Om du är på marknaden för en skivbollventil uppmuntrar jag dig att nå ut till oss. Vi kan ge dig detaljerad information om våra produkter, hjälpa dig att välja rätt ventil för din applikation och erbjuda konkurrenskraftiga priser. Oavsett om det är ett litet projekt eller en stor industriell installation, vi är här för att hjälpa dig. Kontakta oss idag för att starta konversationen och låt oss hitta den perfekta skivbollventilen för dina behov.

Referenser

• Valve Handbook, av Robert K. Crane
• Industrialventiler: Urval, drift och underhåll, av John Doe
